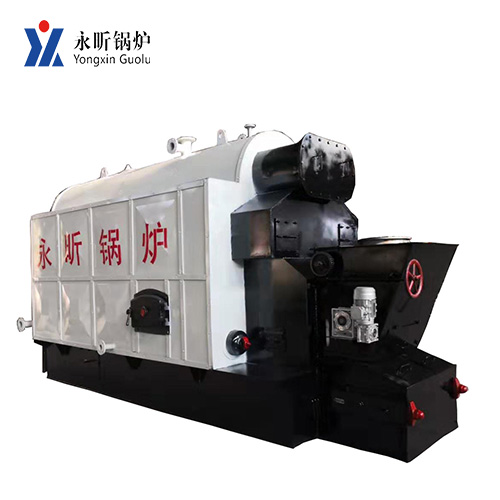

臥式鏈條熱水鍋爐
該系列鍋爐是一種新型三回程水火管混合式鍋爐。鍋爐左側布置了對流管束受熱面，鍋筒內采用了高效節能螺紋煙管。爐膛內布置了雙面水冷壁和低而長的后拱與短而高的前拱相配合，采用鏈條爐排，配有鼓風機、引風機、除渣機等實現機械化操作。燃料自煤斗落在爐排上，隨爐排移動，逐漸燃燒，在前后拱的配合下，使火焰形成激烈的燃燒旋流。煙氣由后拱上部燃燒室進入對流管束、經側煙箱、前煙箱進入螺紋煙管、再經過省煤器、除塵器，最后由引風機通過煙筒排向大氣。同時采用了獨特的回水引射裝置，有效地防止了水冷壁爆管和鍋筒底部鼓包事故的發生，是理想的換代產品。
特點：
該系列鍋爐是一種新型三回程水火管混合式鍋爐。鍋爐左側布置了對流管束受熱面，鍋筒內采用了高效節能螺紋煙管。爐膛內布置了雙面水冷壁和低而長的后拱與短而高的前拱相配合，采用鏈條爐排，配有鼓風機、引風機、除渣機等實現機械化操作。燃料自煤斗落在爐排上，隨爐排移動，逐漸燃燒，在前后拱的配合下，使火焰形成激烈的燃燒旋流。煙氣由后拱上部燃燒室進入對流管束、經側煙箱、前煙箱進入螺紋煙管、再經過省煤器、除塵器，最后由引風機通過煙筒排向大氣。同時采用了獨特的回水引射裝置，有效地防止了水冷壁爆管和鍋筒底部鼓包事故的發生，是理想的換代產品。
技術參數：
|
項目
|
單位
|
DZL0.7-0.7
|
DZL1.4-0.7
|
DZL2.8-0.7
|
DZL4.2-0.7
|
DZL7.0-1.0/95/70-AII
|
DZL14-1.0/95/70-AII
|
|
/95/70-AII
|
/95/70-AII
|
/95/70-AII
|
/95/70-AII
|
(DZL7.0-1.0/115/70-AII)
|
(DZL14-1.0/115/70-AII)
|
||
|
熱功率
|
MW
|
0.7
|
1.4
|
2.8
|
4.2
|
7.0
|
14
|
|
工作壓力
|
Mpa
|
0.7
|
0.7
|
0.7
|
1.0
|
1.0
|
1.0
|
|
出水/回水溫度
|
℃
|
95/70
|
95/70
|
95/70
|
95/70
|
95/70(115/70)
|
95/70(115/70)
|
|
設計煤種
|
|
II、III類煙煤
|
|||||
|
受熱面積
|
㎡
|
24
|
43
|
95.6
|
146.8
|
200
|
424
|
|
爐排面積
|
㎡
|
2.0
|
3.6
|
5.28
|
7.37
|
11.52
|
22.78
|
|
耗煤量
|
kg/h
|
177
|
374
|
715
|
1063
|
1783
|
3570
|
|
量大件運輸尺寸
|
m
|
5.2*2.4*3.0
|
5.2*2.7*3.4
|
6.3*2.8*3.5
|
6.2*2.8*3.5
|
6.3*3.3*3.6
|
9.3*3.5*3.6
|
